Shell (1*1)/el corredor/las Dos-placas fríos moldea No.19014-B

  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
  • Shell (1*1) / Cold runner / Two-plates mold No.19014-B
Lugar de origen Vietnam
Nombre de la marca Chitwing
Certificación ISO 9001:2015
Número de modelo Auricular de Overear
Cantidad de orden mínima 1set
Precio Negotiable
Detalles de empaquetado El molde se empaqueta con una caja de madera y se coloca en una plataforma de madera.
Tiempo de entrega 30 - día (s)
Condiciones de pago L/C, T/T
Capacidad de la fuente 180 juegos/mes

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Nombre de producto Moldeo por inyección de la sola cavidad Tamaño 400 X.400 X 386m m
Tonelaje del IMM 180 (T) Peso del molde 390 (KILOGRAMO)
Estándar LKM Diapositiva 1
Levantador 8 Software del diseño 3D-UG 4,0/2D-CAD
Vida del molde 500000 tiros
Alta luz

Molde de la placa de Shell 1x1 dos

,

Solo molde de la placa de la cavidad dos

,

Solos tiros del moldeo por inyección 500K de la cavidad
Deja un mensaje
Descripción de producto

Shell transparente (1*1)

No.19014-B



Este molde se emplea una base de molde estándar GCI3540.90120100 y sigue el estándar del molde de LKM.

Tiene una longitud de 400m m, una anchura de 400m m, y una altura de 386m m. Además, las características del molde

1 diapositiva y 8 levantadores. El diseño del molde permite la producción de partes de alta calidad con

rescisión y exactitud.


La construcción robusta y la adherencia del molde a los estándares industriales hacen ideal para una amplia gama

de usos. La configuración de 1 diapositiva y de 8 ayudas de los levantadores alcanzar formas complejas de la parte y

funciones, mejorando eficacia de la producción.



Shell (1*1)/el corredor/las Dos-placas fríos moldea No.19014-B 0

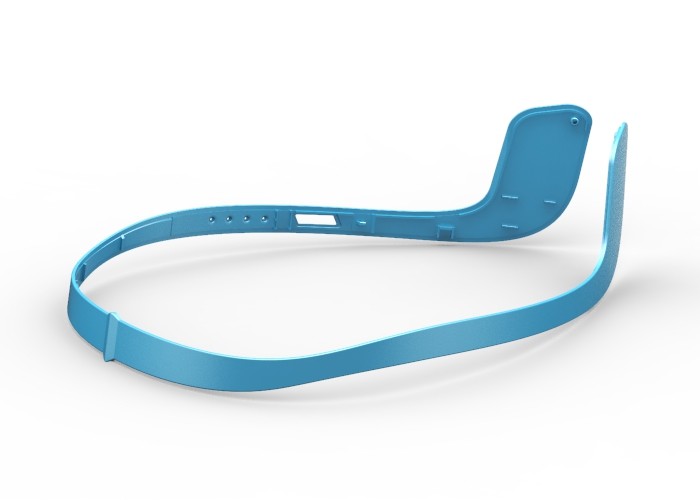

El peso neto del molde es 390kg; el tonelaje del IMM es 180T; el material de la pieza es PC; el tamaño de la pieza es

130,92 x 165,60 x 62.06m m, y el peso neto de la parte está sobre 10g



El molde es desarrollado por Chitwing (diseñado y fabricado)

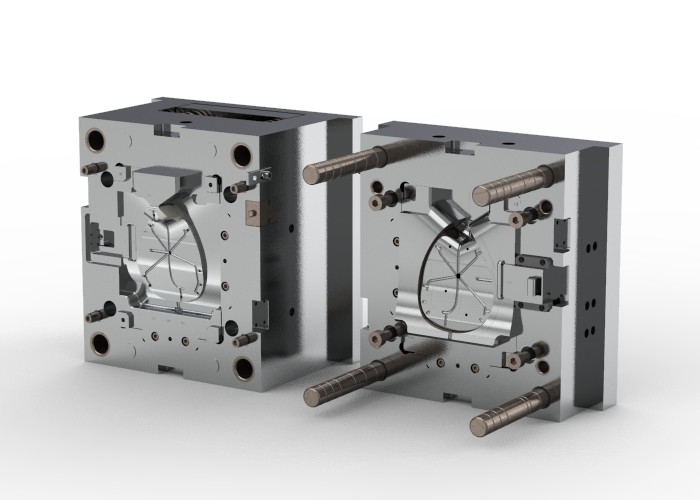

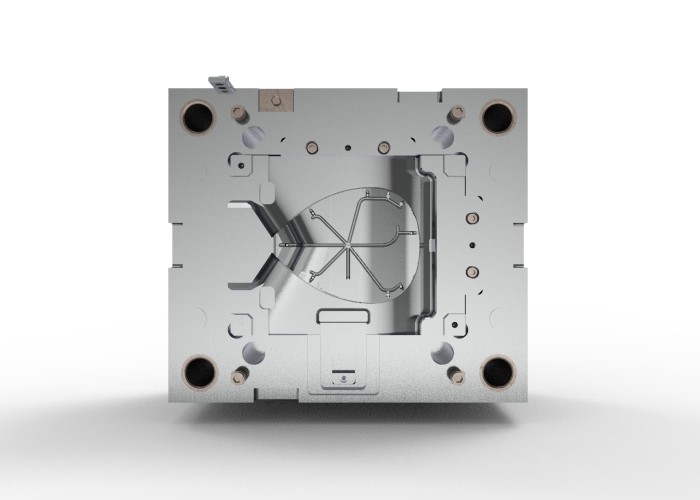

Shell (1*1)/el corredor/las Dos-placas fríos moldea No.19014-B 1Shell (1*1)/el corredor/las Dos-placas fríos moldea No.19014-B 2



  Final superficial   Espejo EDM VDI 10#
  Acero de la cavidad y de la base   Endurezca (1*1/S136)









Shell (1*1)/el corredor/las Dos-placas fríos moldea No.19014-B 3









Según el requisito rentable y la demanda para el desarrollo total a bajo costo,

el molde se diseña con la estructura de las dos-placas, puerta lateral (la puerta del punto del perno da vuelta para echar a un lado puerta).

Un espejo superficial EDM con VDI 10#, y endurece la cavidad y la base, de modo que el molde tenga

una superficie más lisa, una dureza más alta, y un mejor funcionamiento anti-que lleva, una vida de la herramienta hasta

tiros 500K, duración de ciclo corta y barra fría minimizada de cubrir las necesidades de la producción en masa







Diagrama de la exhibición

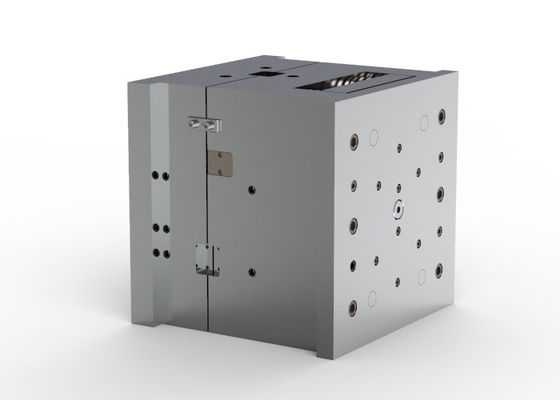

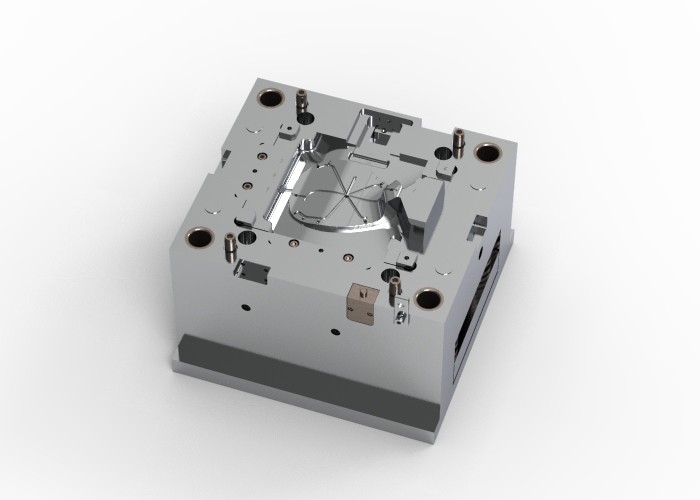

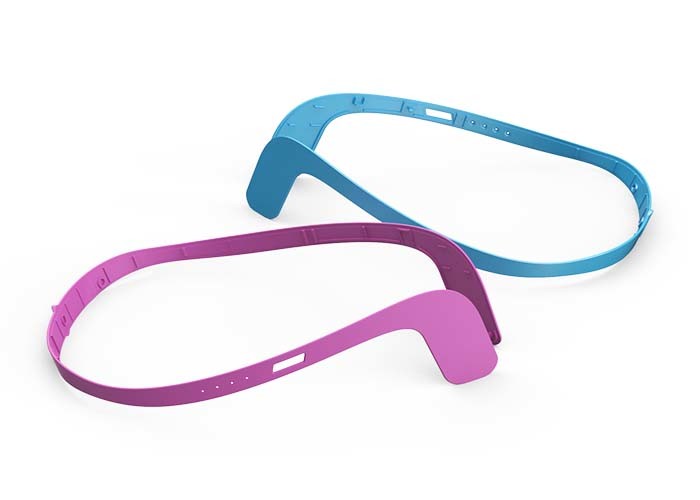

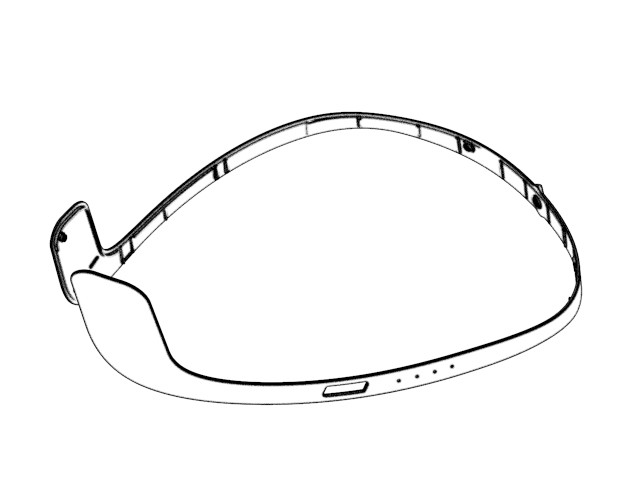

Shell (1*1)/el corredor/las Dos-placas fríos moldea No.19014-B 4Shell (1*1)/el corredor/las Dos-placas fríos moldea No.19014-B 5Shell (1*1)/el corredor/las Dos-placas fríos moldea No.19014-B 6Shell (1*1)/el corredor/las Dos-placas fríos moldea No.19014-B 7
